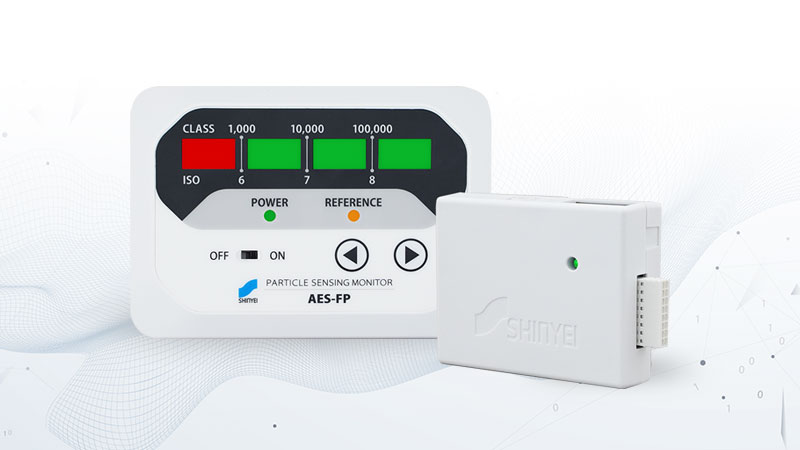

パーティクルセンシングモニターAES-FPシリーズ
（微粒子計測モデル）
省スペースに設置が可能な
粒子見える化モニター

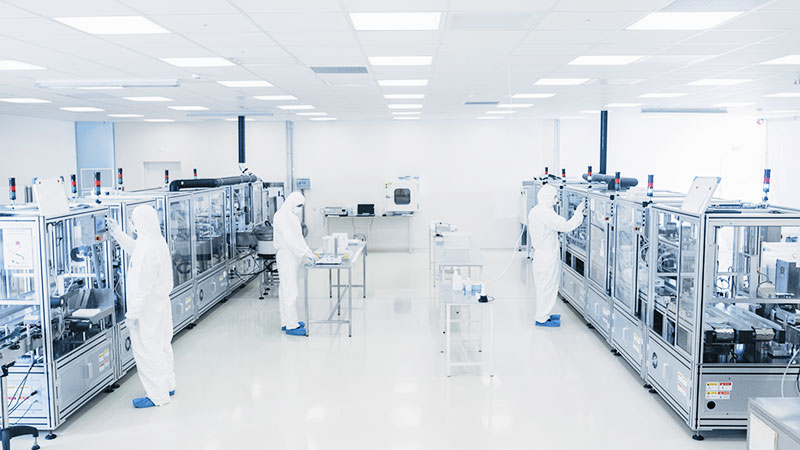

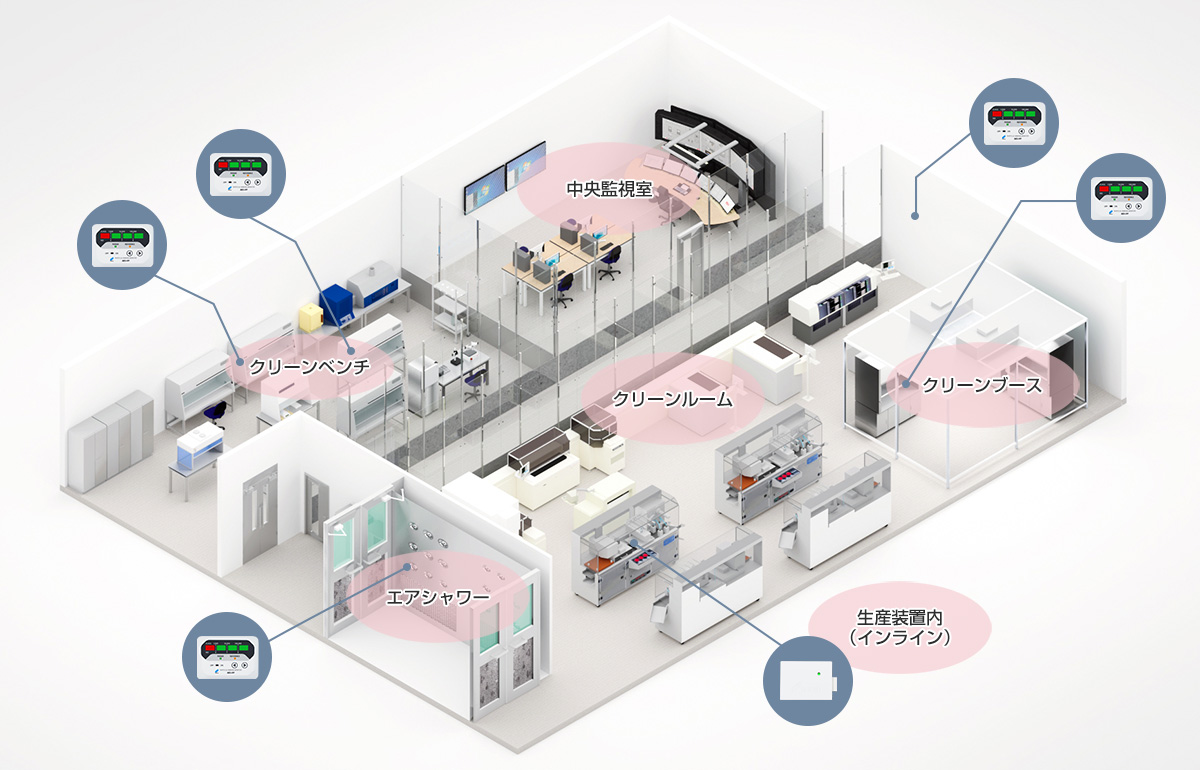

クリーンルームやクリーンブース、半導体・フィルム・食品の製造工程、印刷工程、病院施設などの清浄度管理を求める環境で、0.3μm（もしくは0.5μm）以上の粒子の常時監視が可能なパーティクルモニター（パーティクルセンサ）です。
クラス（Class）値で浮遊粒子の見える化に対応し、HACCP管理にも役立ちます。センサユニットは、生産装置等への組み込み用途にも適したコンパクト設計で、狭小スペースへの設置が可能です。
低価格を追求した浮遊粒子計測が可能なパーティクルモニター（パーティクルセンサ）
モニタリング機能を必要とする場合、パーティクルセンシングモニター『AES-FPシリーズ』を。
制御システムへの組み込み及び、より多くの場所を計測する場合、センサ単体としてパーティクルセンサユニット『AES-FPS』を。
清浄度クラス1,000～100,000を4段階のLEDで表示
シンプルな操作性、表示により、清浄管理をより簡便にし、見える化を実現。
0.3μm（もしくは0.5μm）と数μm以上（参考値）の粒子数を出力
清浄度管理に必要なサブミクロンサイズの微粒子（※）だけでなく、数μm以上の粒子も管理することで、製造工程でのコンタミネーションの付着による品質不良発生を抑制。
（※）モデルによって検知粒子径が異なります。「0.3μm計測モデル」もしくは「0.5μm計測モデル」のいずれかをご選択下さい。
用途に合わせて、出力仕様の違う5モデルをラインナップ
パーティクルセンシングモニターの出力・通信は、警報出力、Ethernet、電圧出力、Wi-Fiから選択可能。パーティクルセンサユニットは、RS485で通信可能。
パーティクルセンシングモニターとセンサユニットの分離脱着が可能
予備のセンサユニットを使用することで、校正中も継続してモニタリングが可能。センサユニット単体でも使用可能で、狭小スペースへの設置が可能。
オプションで温湿度センサの搭載が可能
モニターへ温湿度センサ（CHU-L）を接続することにより、温湿度変化の常時モニタリングが可能に。
温湿度センサ（オプション）の接続が可能
-
パーティクルセンシングモニターにオプションの温湿度センサ（CHU-L151-11A-AES）を接続することで、温湿度の常時モニタリングが可能です。
専用アプリケーションソフトでデータ取り込みやグラフ表示などに対応
-
専用のPCアプリケーションソフトで、モニターから送られるデータの取り込みや、設定変更、グラフやマップの表示、メール通知などの機能を使用することが可能です。
※Ethernet/Wi-Fi通信モデルのみ。
粒子・温度・相対湿度の校正サービスを提供可能
-
パーティクルセンシングモニターについて、粒子・温度・相対湿度の校正サービスを提供しています。成績書や証明書の発行も可能です。
※横にスクロールできます
| センシングモニター | センサユニット | |||||
|---|---|---|---|---|---|---|
| 型名（0.3μm計測モデル）： 型名（0.5μm計測モデル）： |
FPM-1 FPM-51 |
FPM-2 FPM-52 |
FPM-3 FPM-53 |
FPM-4 FPM-54 |
FPS FPS-5 |
|
| 光源 | レーザーダイオード | |||||
| 測定範囲 | Class1,000 ～ Class100,000（※1） | |||||
| 出力単位 | pcs/m3(デフォルト), pcs/cf, pcs/L（※2） | |||||
| データ更新時間 | 1秒 | |||||
| 電源電圧 | +12～+24V（※3） | |||||
| 消費電流（最大） | +600mA | +200mA | ||||
| 動作温度 | 0 ～ 40℃ | |||||
| 保存温度 | -20 ～ 60℃ | |||||
| 動作湿度 | 30 ～ 80%rh | |||||
| 保存湿度 | 90%rh以下 | |||||
| 濃度出力 | LEDレベル表示 | 〇 | 〇 | 〇 | 〇 | - |
| Reference表示 | 〇 | 〇 | 〇 | 〇 | - | |
| アナログ出力 （1-5V） |
- | - | 〇 | - | - | |
| デジタル通信 （インタフェース） |
- | 〇 （Ethernet） |
- | 〇 （Ethernet） （Wi-Fi） |
〇 （RS485） |
|
| アラーム出力 | 〇 | 〇 | 〇 | 〇 | - | |
| 温湿度計測機能（※4） | - | 〇 | - | 〇 | - | |
| 重量 | 約210g | 約65g | ||||
| 適合電線サイズ | AWG26～20 | |||||
- （※1）Class1,000は参考値になります。
- （※2）FPM-2/52/4/54のみ可変で取得可能です。数μm 以上の単位は[pcs/min] で固定です。
- （※3）専用ACアダプタは、別売でオプション扱いです。
- （※4）別売の専用温湿度センサ( 型番： CHU-L151-11A-AES) が必要です。
※横にスクロールできます
| センシングモニター | センサユニット | |||||
|---|---|---|---|---|---|---|
| 型名：AES-□□□ | FPM-1 | FPM-2 | FPM-3 | FPM-4 | FPS | |
| 粒子径 | 0.3μm以上/数μm以上（参考値） | |||||
| データ出力値 | 60秒平均値 | |||||
※横にスクロールできます
| センシングモニター | センサユニット | |||||
|---|---|---|---|---|---|---|
| 型名：AES-□□□-5□ | FPM-51 | FPM-52 | FPM-53 | FPM-54 | FPS-5 | |
| 粒子径 | 0.5μm以上/数μm以上（参考値） | |||||
| データ出力値 | 300秒平均値 | |||||
