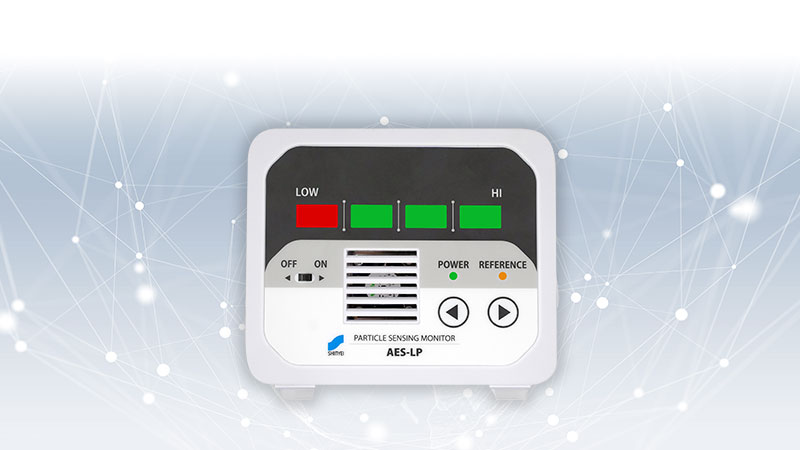

パーティクルセンシングモニターAES-LPM
(粗粒子計測モデル)

AES-LPM(粗粒子計測モデル)

異物(粗粒子)管理で
新しい価値を

5μm~数十μmの大きな粒子(粗大粒子)を嫌う塗装工程や各種製造工程で、粒子の常時監視が可能なパーティクルモニター(パーティクルセンサ)です。
品質向上と不良率低減を低コストで実現し、コンタミ対策・異物対策に貢献します。

製品概要 パーティクルセンシングモニター

低価格を追求した粗粒子計測が可能なパーティクルモニター(パーティクルセンサ)

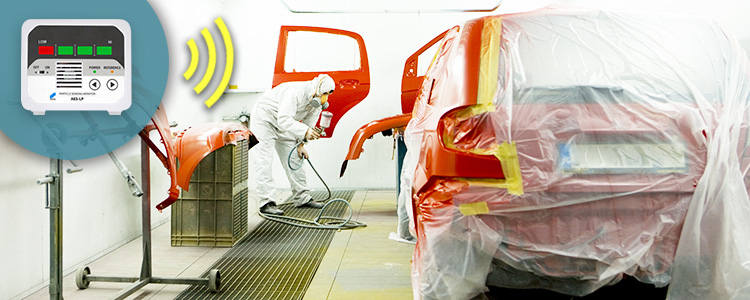

塗装ラインや精密部品工場内の粗大粒子を管理することにより、製品の品質維持と向上、および製造不良率低減にお役立ち。
※粗大粒子…5μm~数十μmの大きな粒子

浮遊せずに落下する粗粒子の個数濃度を4段階のLEDで表示

シンプルな操作性とモニターのLED表示により、作業環境の汚損度をより簡便に見える化。

5μm~50μmの粒子を計測

5μm以上の粒子数管理により、工程での粒子付着による品質不良の発生を抑制。コンタミネーション対策や品質向上にお役立ち。 使用環境で異なる管理基準に合わせて、計測対象とする粒子の大きさの選択が可能。

1台で5つの異なる出力・通信方式に対応

モニター機能に加え、アラーム出力、Ethernet通信、アナログ出力(電圧)、Wi-Fi通信、RS485通信に対応。Ethernet通信、Wi-Fi通信、RS485通信を用いることで、装置への組込みや、多点計測の利便性が向上。

常時監視が可能で異常を瞬時にお知らせ

複数台のモニタを同時接続し、作業環境の常時監視を最適化。異常をリアルタイムでお知らせ。

オプションで温湿度センサの搭載が可能

モニターへ温湿度センサ(RHU-LB151-11A-AES)を接続することにより、温湿度変化の常時モニタリングが可能に。

特長

温湿度センサ(オプション)の接続が可能

温湿度センサ(オプション)

パーティクルセンシングモニターにオプションの温湿度センサ(RHU-LB151-11A-AES)を接続することで、温湿度の常時モニタリングが可能です。

専用アプリケーションソフトでデータ取り込みやグラフ表示などに対応

専用アプリケーションソフト

専用のPCアプリケーションソフトで、モニターから送られるデータの取り込みや、設定変更、グラフやマップの表示、メール通知などの機能を使用することが可能です。
※Ethernet/Wi-Fi通信モデルのみ。

粒子・温度・相対湿度の校正サービスを提供可能

粒子校正

パーティクルセンシングモニターについて、粒子・温度・相対湿度の校正サービスを提供しています。成績書や証明書の発行も可能です。

仕様

※横にスクロールできます

型名 AES-LPM
光源 レーザーダイオード
粒子径 5μm/10μm/20μm/30μm/50μm(※1)
測定範囲 Class10,000~Class100,000
出力単位 pcs/5min(デフォルト)、 pcs/m3、 pcs/cf、 pcs/L
出力・通信方式 アラーム、Ethernet、アナログ(電圧 1-5V)、Wi-Fi、RS485
センサ出力値 300秒合計値
データ更新時間 1秒
電源電圧 +24V
消費電流(最大) +600mA
動作温度 0℃ ~ +40℃
保存温度 -20℃ ~ +60℃
動作湿度 30%rh ~ 80%rh
保存湿度 90%rh以下
重量 約370g
適合電線サイズ AWG26~20
  • (※1)10μm/20μm/30μm/50μmは参考値です。
